PCB設計公司詳解PCB組成元素

發布時間 :2019-11-06 16:42 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB是由各種不同的層組成的,不同的層有不同的用途和意義,為方便大家更好的理解PCB的組成,接下來PCB設計公司-深圳宏力捷電子為大家詳解PCB組成元素。

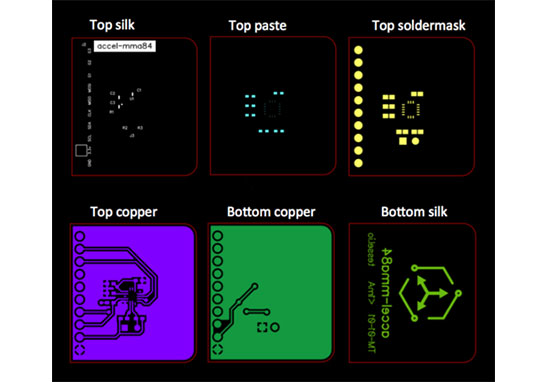

PCB設計公司詳解PCB組成元素

一、信號層(SignalLayers)
AltiumDesigner軟件最多可提供32個信號層,包括頂層(TopLayer)、底層(BottomLayer)和中間層(Mid-Layer)。各層之間可通過通孔(Via)、盲孔(BlindVia)和埋孔(BuriedVia)實現互相連接。
1、頂層信號層(TopLayer) 也稱零件層,主要用來放置元器件,對于雙層板和多層板可以用來布置導線或覆銅。
2、底層信號層(BottomLayer) 也稱焊接層,主要用于布線及焊接,對于雙層板和多層板可以用來放置元器件。
3、中間信號層(Mid-Layers) 最多可有30層,在多層板中用于布置信號線,這里不包括電源線和地線。

二、內部電源層(InternalPlanes)
內部電源層通常簡稱為內電層,僅在多層板中出現。與信號層相同,內電層與內電層之間、內電層與信號層之間可通過通孔、盲孔和埋孔實現互相連接。

三、絲印層(SilkscreenLayers)
一塊PCB板最多可以有2個絲印層,分別是頂層絲印層(TopOverlay)和底層絲印層(BottomOverlay),一般為白色,主要用于放置印制信息,如元器件的輪廓和標注,各種注釋字符等,方便PCB的元器件焊接和電路檢查。
1、頂層絲印層(TopOverlay) 用于標注元器件的投影輪廓、元器件的標號、標稱值或型號以及各種注釋字符。
2、底層絲印層(BottomOverlay) 與頂層絲印層相同,若所有標注在頂層絲印層都已經包含,底層絲印層可關閉。

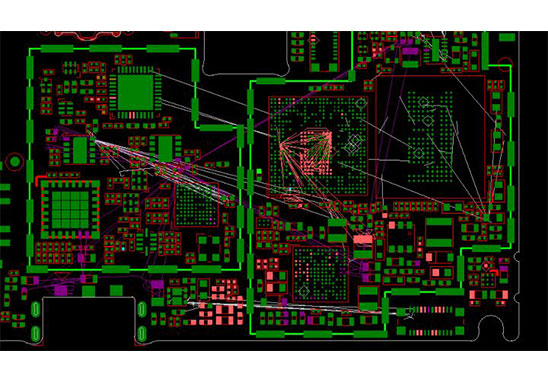

PCB設計公司詳解PCB組成元素

四、鉆孔層(Drill Layers)
鉆孔層包括鉆孔(NC文件層),孔徑圖(Drawing Map),點位圖。其中鉆孔NC文件層用來說明鉆孔的大小屬性,孔徑圖是以圖形的方式表明鉆孔的大小、位置、屬性,而點位圖僅標明鉆孔的中心點位置,沒有大小和屬性。

五、機械層(MechanicalLayers)
機械層,一般用于放置有關制板和裝配方法的指示性信息,如PCB的外形尺寸、尺寸標記、數據資料、過孔信息、裝配說明等信息。這些信息因PCB設計公司或PCB制造廠家的要求而有所不同,下面舉例說明我們的常用方法。
Mechanical1:一般用來繪制PCB的邊框,作為其機械外形,故也稱為外形層; Mechanical2:我們用來放置PCB加工工藝要求表格,包括尺寸、板材、板層等信息; Mechanical13&Mechanical15:ETM庫中大多數元器件的本體尺寸信息,包括元器件的三維模型;為了頁面的簡潔,該層默認未顯示; Mechanical16:ETM庫中大多數元器件的占位面積信息,在項目早期可用來估算PCB尺寸;為了頁面的簡潔,該層默認未顯示,而且顏色為黑色。

六、遮蔽層(MaskLayers)
AltiumDesigner提供了阻焊層(SolderMask)和錫膏層(PasteMask)兩種類型的遮蔽層(MaskLayers),在其中分別有頂層和底層兩層。

七、輔助層
部分設計因表面處理不同,需設計其它層加以輔助制造,比如碳墨層、阻焊CUT層、選化層等。

以上就是關于PCB組成元素的介紹,如果您有電路板產品需要做PCB設計、SMT加工、PCBA代工代料,歡迎聯系深圳宏力捷電子!
