深圳電路板設計公司詳解PCB設計參數

發布時間 :2019-12-31 17:02 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
      深圳宏力捷電子是一家專業從事電子產品PCB設計(layout布線設計)的電路板設計公司,主要承接多層、高密度的PCB設計畫板業務。接下來為大家詳細介紹PCB設計涉及的參數及注意事項。

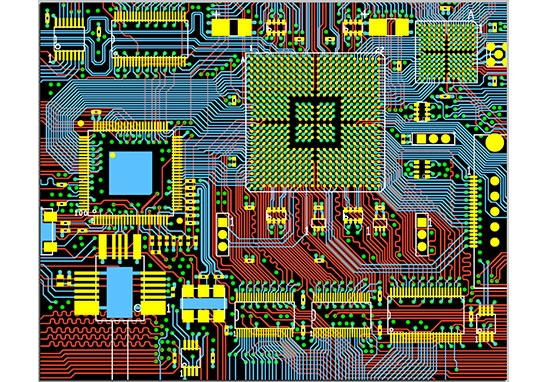

深圳電路板設計公司

PCB設計參數詳解:
一、線路
1. 最小線寬:5mil(0.127mm)
      也就是說如果小于5mil線寬將不能生產,如果設計條件許可,設計越大越好,線寬起大,工廠越好生產,良率越高,一般設計常規在10mil左右,此點非常重要,PCB設計一定要考慮。
2. 最小線距:5mil(0.127mm)
      最小線距就是線到線,線到焊盤的距離不小于5mil,從生產角度出發,是越大越好,一般常規在10mil,當然設計有條件的情況下,越大越好此點非常重要,PCB設計一定要考慮。
3. 線路到外形線間距0.3mm(20mil)。

二、via過孔(就是俗稱的導電孔)
1. 最小孔徑:0.3mm(12mil)。

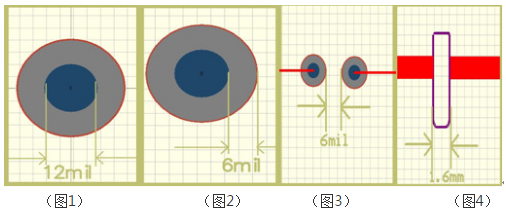

2. 最小過孔(VIA)孔徑不小于0.3mm(12mil),焊盤單邊不能小于6mil(0.153mm),最好大于8mil(0.2mm),大則不限(見圖3),此點非常重要,PCB設計一定要考慮。
3. 過孔(VIA)孔到孔間距(孔邊到孔邊)不能小于6mil,最好大于8mil,此點非常重要,PCB設計一定要考慮。
4. 焊盤到外形線間距0.508mm(20mil)。

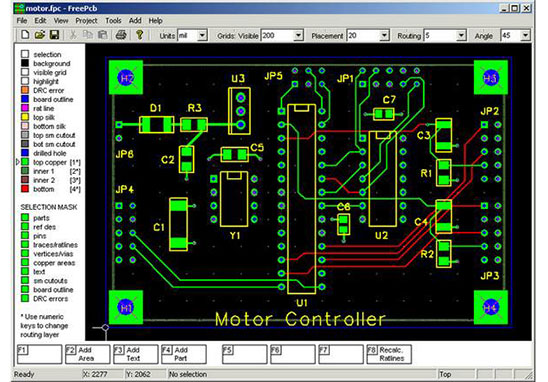

PCB設計參數

三、PAD焊盤(就是俗稱的插件孔(PTH))
1. 插件孔大小視你的元器件來定,但一定要大于你的元器件管腳,建議大于最少0.2mm以上,也就是說0.6的元器件管腳,你最少得設計成0.8,以防PCB加工公差而導致難于插進。
2. 插件孔(PTH) 焊盤外環單邊不能小于0.2mm(8mil),當然越大越好(如圖2焊盤中所示),此點非常重要,PCB設計一定要考慮。
3. 插件孔(PTH) 孔到孔間距(孔邊到孔邊)不能小于0.3mm,當然越大越好(如圖3中所標的),此點非常重要,PCB設計一定要考慮。
4. 焊盤到外形線間距0.508mm(20mil)。

四、防焊
插件孔開窗,SMD開窗單邊不能小于0.1mm(4mil)。

深圳電路板設計公司

五、字符(字符的的設計,直接影響了生產,字符的是否清晰以字符設計是非常有關系)
字符字寬不能小于0.153mm(6mil),字高不能小于0.811mm(32mil),寬度比高度比例最好為5的關系,也為就是說,字寬0.2mm、字高為1mm,以此推類。

六、非金屬化槽孔
槽孔的最小間距不小于1.6mm,不然會大大加大銑邊的難度(圖4)。

七、拼版
拼版有無間隙拼版,及有間隙拼版,有間隙拼版的拼版間隙不要小于1.6(板厚1.6的)mm,不然會大大增加銑邊的難度,拼版工作板的大小視設備不一樣就不一樣,無間隙拼版的間隙0.5mm左右,工藝邊不能低于5mm。

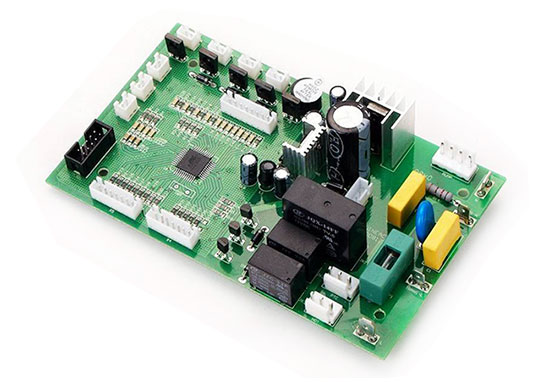

深圳PCB設計打樣

深圳宏力捷PCB設計能力
? 最高信號設計速率:10Gbps CML差分信號;
? 最高設計層數:40;
? 最小設計線寬線距:2.4mil;
? 最小BGA設計腳距:0.4mm;
? 最小機械孔直徑:6mil;
? 最小激光鉆孔直徑:4mil;
? 最大PIN 數:63000;
? 最大元件數目:3600;
? 設計PCB最多BGA數量:48。

      深圳宏力捷電子PCB設計服務主要包括:PCB Layout、PCB板設計、PCB原理圖制作、高速PCB設計、高密/高頻電路板設計、PCB改板,有需求的朋友歡迎聯系我們!
