PCB阻焊設計對PCBA的影響

發布時間 :2020-06-01 15:13 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
      深圳宏力捷電子是能夠提供從PCB設計到電路板打樣、PCBA代工代料的PCBA加工廠家,接下里為大家介紹PCB阻焊設計對PCBA的影響以及深圳宏力捷電子PCBA加工流程及優勢。

PCB阻焊設計對PCBA的影響

PCB阻焊設計對PCBA的影響
      阻焊層在控制PCBA焊接工藝期間的焊接缺陷中的角色是很重要的,PCB設計者應該盡量減小焊盤特征周圍的間隔或空氣間隙。不適當的PCB阻焊設計會導致如下PCBA缺陷。

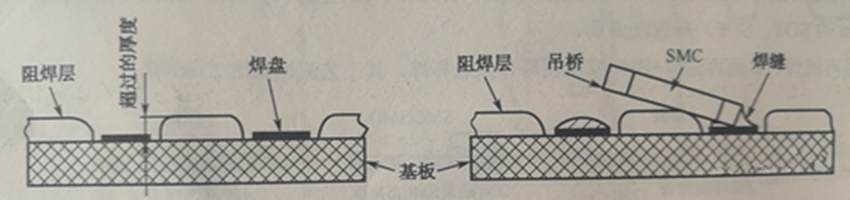

1. 阻焊膜過厚超過PCB銅箔焊盤厚度,再流焊時便形成吊橋與開路,如圖所示:

阻焊膜過厚超過PCB銅箔焊盤厚度,再流焊時便形成吊橋與開路

2. 阻焊加工與焊盤配準不良,從而導致焊盤表面污染,造成焊點吃錫不良或產生大量的焊料球。

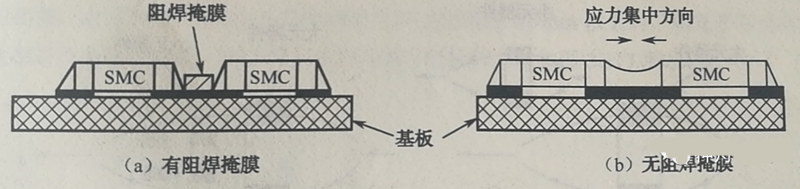

3. 在兩個焊盤之間有導線通過時,應采取PCB阻焊設計,以防止焊接短路,如圖所示:

在兩個焊盤之間有導線通過時,應采取PCB阻焊設計,以防止焊接短路

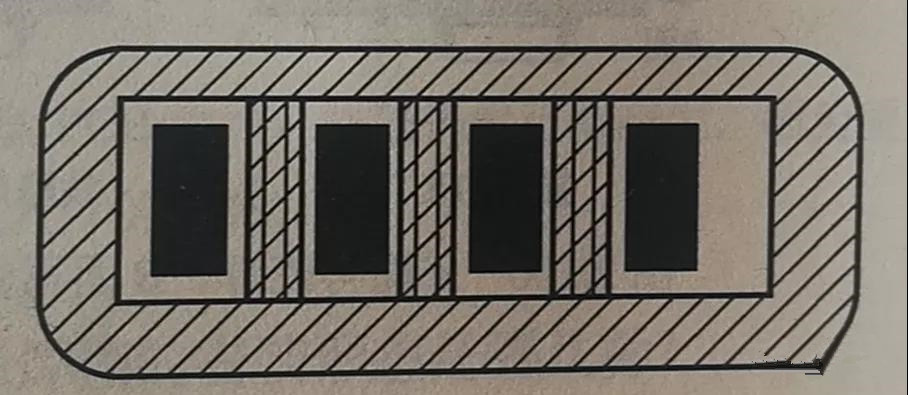

4. 當有兩個以上靠得很近的SMD,其焊盤共用一條導線時,應用阻焊將其分開,以免焊料收縮時產生應力使SMD移位或者拉裂,如圖所示:

當有兩個以上靠得很近的SMD,其焊盤共用一條導線時,應用阻焊將其分開,以免焊料收縮時產生應力使SMD移位或者拉裂

PCBA加工流程
1. 客戶下單
      客戶根據自己的實際需求PCBA加工廠下訂單,并提出具體的要求。而加工廠會通過自身能力進行評估,看看是否能夠完成訂單。如果廠家確定自己能夠在預計時間內完成訂單,那么接下來雙方就會進行協商決定各個生產細節。

2. 客戶提供生產資料
      客戶在決定下單之后,給PCBA加工廠提供一系列的文件和清單,比如生產所需要的PCB電子文件、坐標文件以及BOM清單等等,這些都是必須要提供的。

3. 采購原料
      PCBA加工廠根據客戶提供的文件資料到指定的供應商采購相關原料。

4. 來料檢驗
      在進行PCBA加工之前,對于所有要使用的原料,進行嚴格的質量檢驗,確保合格后投入生產。

5. PCBA生產
      在進行PCBA加工的時候,為了保證生產質量,無論是貼片還是焊接生產,廠家需要嚴格控制好爐溫。

6. PCBA測試
      PCBA加工廠進行嚴格產品測試,通過測試的PCB板交付給客戶。

7. 包裝售后
      PCBA加工完成后,對產品進行包裝,然后交給客戶,完成整個PCBA加工工作。

PCBA加工

PCBA加工優勢
1. 實力保障
? SMT車間:擁有進口貼片機,光學檢查設備多臺,可日產400萬點。每道工序都配備有QC人員,能夠盯緊產品質量。
? DIP產線:擁有波峰焊兩臺,其中工作三年以上的老員工就有十多人,工人熟練程度高,可焊接各類插件材料。

2. 品質保障,性價比高
? 高端設備可貼精密異形件,BGA,QFN,0201類材料。也可樣板貼片,散料手放。
? 樣板與大小批量均可生產,打樣800元起,批量0.008元/點起,無開機費。

3. 電子產品貼片、焊接經驗豐富,交貨穩定
? 累積服務上千家電子企業,涉及多類汽車設備與工控主板的SMT貼片加工服務,產品常出口歐美地區,品質能夠得到新老客戶的肯定。
? 交貨準時,材料齊全后正常3-5天出貨,小批量也可加急當天出貨。

4. 維修能力強,售后服務完善
? 維修工程師經驗豐富,可維修各類貼片焊接所造成的不良產品,能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應,最快速度解決您的訂單問題。

PCBA加工廠家
