單波峰焊接中PCBA溫度特性

發布時間 :2020-06-10 14:57 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
      宏力捷電子是自有PCB板廠、SMT廠的PCBA廠家,可提供PCB制板、元器件采購、SMT貼片加工、DIP插件加工、成品組裝測試等一站式PCBA代工代料服務。接下來為大家介紹單波峰焊接中PCBA溫度特性。

PCBA廠家

單波峰焊接中PCBA溫度特性

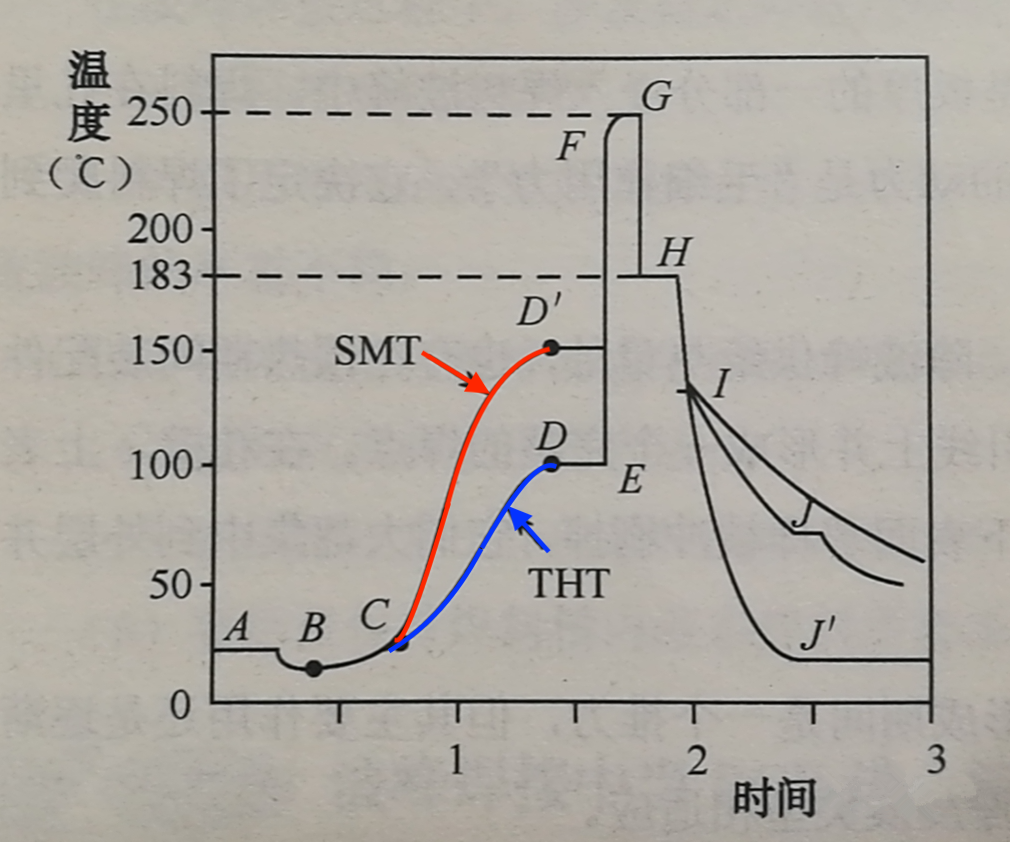

      在單波峰焊接情況下,PCB在進入波峰焊接設備系統后焊接面上的溫度隨時間的變化關系大致如圖所示。對不同的單波峰設備系統,該溫度曲線會稍有不同,但總的規律是大同小異的。這里只做一個舉例說明。

單波峰焊接中PCBA溫度特性

      當焊接操作開始,操作者將室溫PCBA通過助焊劑涂覆區時,印制板的溫度接近于助焊劑的液溫,即圖中B點。涂覆了助焊劑的PCB從C點開始進入預熱區,受熱后助焊劑中的溶劑不斷被蒸發,而助焊劑中的固體成分開始分解出能凈化基體金屬的活性物質,在PCB到達D點時,達到預熱所要求的溫度,這是一般的通孔安裝PCBA預熱溫度曲線。對于 SMC/SMD的大量應用的PCBA,由于PCB基板材質、厚度、層數、銅箔黏合劑等因素,決定其熱容量的提高,預熱溫度也隨之提高。預熱溫度被普遍提高到與焊接溫度的差值小于100℃以內的程度,如圖中紅色曲線所示的D'點(150℃左右)。

      對于通孔安裝PCBA來說,通過預熱區D點后的PCB,已經位于焊料槽的上方,焊料槽表面的輻射熱繼續維持對PCB的預熱。PCB保持預熱所達到的溫度(DE段)繼續前進,直到與焊料波峰相接觸的E點。PCB在E點處浸入焊料波峰后溫度急劇上升到達F點,并不斷逼近飽和溫度(G點),由F點到G點的區間為熱交換區。F和G之間溫差的大小與預熱過程是否充分有關。PCB板在此區間要經歷3~5s的時間,這個時間的長短與PCB上的熱容量有關。

      PCB過了G點開始脫離焊料波峰,焊點上的焊料溫度雖然迅速下降,但焊料仍為液態,溫度降到H點(183℃附近)后并停留一段時間(曲線保持為水平直線段),放出潛熱完成液相到固相的轉變。H→I為自然冷卻段,從I點開始進入強制冷卻區,圖中I→J為強制風冷的冷卻曲線,而I-J則為采用強制液體冷卻的快速冷卻曲線。
