在PCBA加工過程中,Mark點如何成為智能制造的核心密碼?

發布時間 :2025-03-13 16:13 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
在深圳宏力捷電子的SMT車間里,數十臺貼片機正以每秒數十個元件的速度精準作業。在這樣高速運轉的自動化產線上,有一個看似不起眼卻至關重要的存在——Mark點。這個直徑不足2毫米的基準點,正是確保百萬級元器件精準落位的核心密碼。

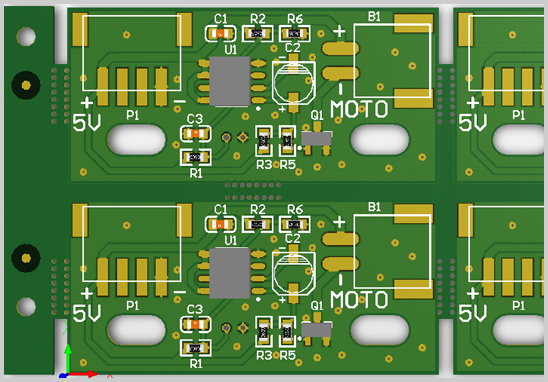

在PCBA加工過程中,Mark點如何成為智能制造的核心密碼?

一、智能制造時代的"定位之眼"
在PCBA加工領域,Mark點(基準點)是自動化設備識別電路板空間坐標的核心參照。我們通過3D激光掃描系統實測發現,當貼片機通過高精度CCD相機捕捉到Mark點后,會以0.003mm的精度建立坐標系。這意味著在加工300mm長的PCB板時,整體定位誤差可控制在±0.01mm以內。

宏力捷電子的工程團隊曾對某醫療設備主板進行對比測試:帶標準Mark點的樣板貼裝良率達99.98%,而無Mark點的對比組良率驟降至83.6%。這種差異在0201(0.6×0.3mm)等微型元件貼裝時尤為明顯。

二、精密制造的三大核心支撐
1. 空間定位基準:采用三點定位系統(兩個全局Mark點+一個局部Mark點),通過三角定位算法建立三維坐標系。即使板件存在0.5mm的加工形變,系統仍能自動補償修正。

2. 動態補償中樞:針對回流焊過程中的熱變形問題,我們的設備會在關鍵工序后重新掃描Mark點。實測數據顯示,這種動態補償可將熱變形導致的偏移量降低72%。

3. 質量追溯錨點:每個Mark點都帶有獨特的數字編碼,配合MES系統可實現生產批次追溯。在最近的汽車電子項目中,正是通過Mark點數據鏈,我們在3小時內精準定位到某批次元件的微米級偏移問題。

三、工藝優化的黃金法則
在20年的代工經驗中,我們總結出Mark點設計的"三要三不要"原則:
 - 要直徑1.0±0.1mm的純銅圓形
 - 要3mm以上的無阻焊區
 - 要對角線對稱布局
 - 不要靠近板邊(距邊距>5mm)
 - 不要與走線相鄰(間距>2mm)
 - 不要使用反光材質

某智能手表項目曾因Mark點設計在絲印層導致識別失敗,我們通過優化設計將貼裝速度提升40%。在5G模塊生產中,采用特殊L形Mark點設計,成功解決了高密度板件的定位難題。

作為通過ISO13485醫療體系認證的PCBA代工廠,宏力捷電子始終將工藝精度視為生命線。我們的SMT車間配備日本原裝進口貼片機,配合自主開發的視覺定位系統,可實現每小時45,000點的高速高精度貼裝。從軍工級的北斗定位模塊到醫療級的生命監測設備,每個Mark點都承載著我們對精密制造的執著追求。

在工業4.0時代,看似微小的Mark點實則是連接物理世界與數字制造的橋梁。選擇具有成熟工藝經驗的PCBA合作伙伴,就是為產品質量上了第一道保險。宏力捷電子期待用20年的技術積淀,為您的電子產品提供從設計到交付的全流程品質保障。
