16條PCB設計必遵守的原則,掌握這些讓你的電路板更可靠!

發布時間 :2025-06-17 17:29 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
作為專業的PCB設計公司,宏力捷電子在長期的實際項目中,總結出16條在實際工作中必須嚴格遵守的PCB設計原則。這些原則不僅有助于提高設計效率,更能大幅降低返工、EMC失效、信號完整性等風險。

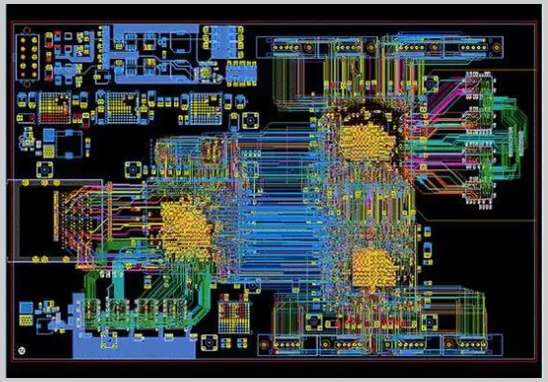

16條PCB設計要遵守的原則

不管你是設計2層板、4層板,還是高達12層的復雜多層板,這些原則都值得一看:
1. 高速信號盡量走內層(夾層)
高速信號如USB、HDMI、DDR等,建議走在電源層或地層中間的信號層上,有助于控制阻抗,降低EMI(電磁干擾)。

2. 時鐘線優先考慮布線順序
時鐘線是干擾源,也易受干擾,應優先布線,保持最短、最直、等長走線,避免分叉、繞行。

3. 差分對走線保持間距和長度一致
如LVDS、USB、CAN等差分信號,要求兩條線長度一致、間距一致,避免串擾和信號失真。

4. 電源與地線要寬,形成完整地平面
電源線和地線應盡量加寬,降低阻抗。地層建議整層鋪滿,避免分割,減少回流路徑問題。

5. 關鍵信號應遠離板邊
板邊是EMI敏感區,避免高速信號靠邊布線,尤其是BGA或高速連接器附近的信號更應重點保護。

6. 走線避免直角,推薦用45°或圓弧
直角走線容易造成阻抗不連續、信號反射,盡量使用斜角或圓角處理轉彎處。

7. 布線寬度和走線間距符合工藝要求
一般推薦走線寬度≥4mil,走線間距≥4mil,但應根據PCB廠商制程能力設定,BGA區域要特別注意。

8. 高速線避免穿越分割區域
尤其是差分線或高速信號,不應穿越不同電源區域,避免信號回流路徑斷裂,造成信號完整性問題。

9. 去耦電容靠近芯片供電引腳
電容要盡量靠近電源輸入引腳放置,以減少電源噪聲和高頻干擾。

10. 盡量減少過孔數量
過孔會引入寄生電容和寄生電感,破壞阻抗連續性,差分對走線過孔必須匹配。

11. 模擬與數字信號分開布線
模擬信號對干擾極其敏感,應遠離數字信號走線,并做好地層隔離。

12. 注意層間堆疊結構對阻抗的影響
合理設計多層板的層疊結構,有助于阻抗控制和信號完整性,常見疊層為:信號-地-信號-電源。

13. 為測試預留測試點
測試點方便后期調試與維修,特別是關鍵控制信號、電源和地信號建議加上測試焊盤。

14. 元器件布局遵循模塊化
按功能分區,電源區、MCU區、接口區等清晰劃分,有利于信號清晰、干擾最小。

15. 考慮加工制造的可制造性(DFM)
設計時要考慮工藝邊距、打件空間、焊接裕量等加工可行性,避免設計無法落地。

16. 預留EMC/EMI整改空間
可在板上預留電磁屏蔽區、電容/電感濾波焊盤,以應對后期EMC測試整改需要。

PCB設計是一項既講究理論,又強調實踐的工作。尤其是在如今多層、高速、微小封裝成為主流的背景下,設計者不僅要懂“布線美學”,更要熟知電氣性能、制造可行性及后期調試的需求。

深圳宏力捷電子專注電路板設計多年,擁有經驗豐富的PCB設計團隊,擅長BGA封裝、多層盲埋孔結構、高速信號完整性設計。只需您提供原理圖,其余從BOM建立、器件選型、打樣生產、交付測試,我們都可一站式為您搞定!
