什么是PCB設計3W原則?3W原則PCB設計需要注意什么?

發布時間 :2016-08-29 11:18 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
在PCB設計中為了減少線間串擾,應保證線間距足夠大,當線中心間距不少于3倍線寬時,則可保持大部分電場不互相干擾,這就是3W原則。

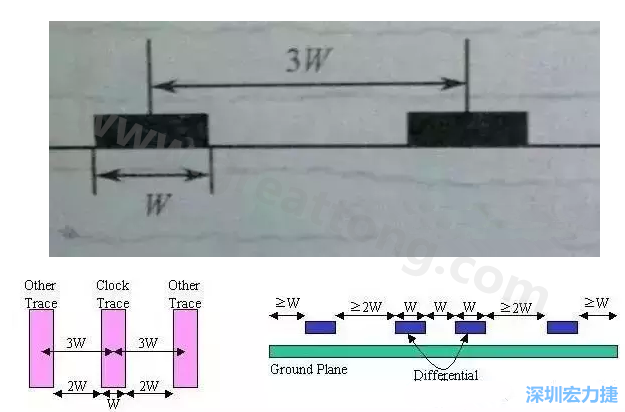

如下圖所示:滿足3W原則能使信號間的串擾減少70%,而滿足10W則能使信號間的串擾減少近98%。
什么是PCB設計3W原則-深圳宏力捷

3W原則雖然易記,但要強調一點,這個原則成立是有先前條件的。從串擾成因的物理意義考量,要有效防止串擾,該間距與疊層高度、導線線寬相關。對于四層PCB板,走線與參考平面高度距離(5-10mils),3W是夠了;但兩層PCB板,走線與參考層高度距離(45-55mils),3W對高速信號走線可能不夠。3W原則一般是在50歐姆特征阻抗傳輸線條件下成立。

3W原則是指多個高速信號線長距離走線的時候,其間距應該遵循3W原則,例如時鐘線,差分線,視頻、音頻信號線,復位信號線及其他系統關鍵電路需要遵循3W原則,而并不是PCB板上所有的布線都要強制符合3W原則。
