電路板焊接哪里可以做?

發布時間 :2021-02-23 13:50 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
深圳宏力捷電子是有著20多年電路板焊接加工經驗的專業PCBA加工廠家,自有PCB板廠、SMT貼片廠,可提供手工焊接、SMT貼片加工、波峰焊接加工服務,支持來料來樣加工、代工代料多種服務形式。

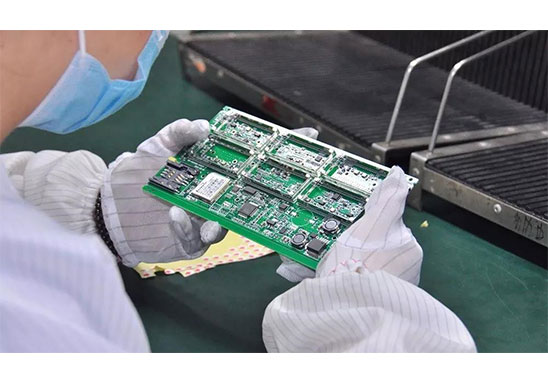

電路板焊接加工廠家

電路板焊接加工能力
1. 最大板卡:310mm*410mm(SMT);
2. 最大板厚:3mm;
3. 最小板厚:0.5mm;
4. 最小Chip零件:0201封裝或0.6mm*0.3mm以上零件;
5. 最大貼裝零件重量:150克;
6. 最大零件高度:25mm;
7. 最大零件尺寸:150mm*150mm;
8. 最小引腳零件間距:0.3mm;
9. 最小球狀零件(BGA)間距:0.3mm;
10. 最小球狀零件(BGA)球徑:0.3mm;
11. 最大零件貼裝精度(100QFP):25um@IPC;
12. 貼片能力:300-400萬點/日。

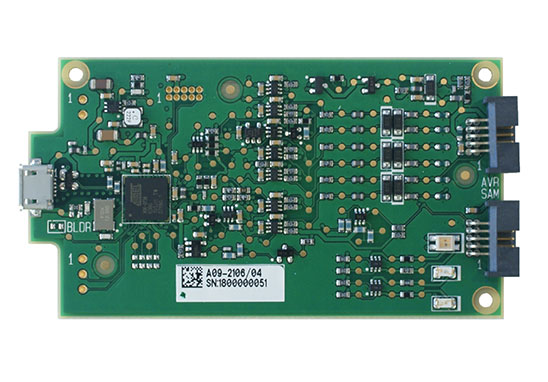

電路板焊接加工

電路板焊接注意事項
1、大家拿到PCB裸板后首先應進行外觀檢查,看是否存在短路、斷路等問題,然后熟悉開發板原理圖,將原理圖與PCB絲印層進行對照,避免原理圖與PCB不符。

2、電路板焊接所需物料準備齊全后,應將元器件分類,可按照尺寸大小將所有元器件分為幾類,便于后續焊接。需要打印一份齊全的物料明細表。在焊接過程中,沒焊接完一項,則用筆將相應選項劃掉,這樣便于后續焊接操作。

焊接之前應采取戴靜電環等防靜電措施,避免靜電對元器件造成傷害。焊接所需設備準備齊全后,應保證烙鐵頭的干凈整潔。初次焊接推薦選用平角的焊烙鐵,在進行諸如0603式封裝元器件焊接時烙鐵能更好的接觸焊盤,便于焊接。當然,對于高手來說,這個并不是問題。

3、挑選元器件進行焊接時,應按照元器件由低到高、由小到大的順序進行焊接。以免焊接好的較大元器件給較小元器件的焊接帶來不便。優先焊接集成電路芯片。

4、進行集成電路芯片的焊接之前需保證芯片放置方向的正確無誤。對于芯片絲印層,一般長方形焊盤表示開始的引腳。焊接時應先固定芯片一個引腳,對元器件的位置進行微調后固定芯片對角引腳,使元器件被準確連接位置上后進行焊接。

6、貼片陶瓷電容、穩壓電路中穩壓二極管無正負極之分,發光二極管、鉭電容與電解電容則需區分正負極。對于電容及二極管元器件,一般有顯著標識的一端應為負。在貼片式LED的封裝中,沿著燈的方向為正-負方向。對于絲印標識為二極管電路圖封裝元器件中,有豎線一端應放置二極管負極端。

7、對晶振而言,無源晶振一般只有兩個引腳,且無正負之分。有源晶振一般有四個引腳,需注意每個引腳定義,避免焊接錯誤。

8、對于插件式元器件的焊接,如電源模塊相關元器件,可將器件引腳修改后再進行焊接。將元器件放置固定完畢后,一般在背面通過烙鐵將焊錫融化后由焊盤融入正面。焊錫不必放太多,但首先應使元器件穩固。

9、焊接過程中應及時記錄發現的PCB設計問題,比如安裝干涉、焊盤大小設計不正確、元器件封裝錯誤等等,以備后續改進。

10、焊接完畢后應使用放大鏡查看焊點,檢查是否有虛焊及短路等情況。

11、電路板焊接工作完成后,應使用酒精等清洗劑對電路板表面進行清洗,防止電路板表面附著的鐵屑使電路短路,同時也可使電路板更為清潔美觀。

電路板焊接加工

為什么選擇深圳宏力捷做電路板焊接?
1. 實力保障
? SMT車間:擁有進口貼片機,光學檢查設備多臺,可日產400萬點。每道工序都配備有QC人員,能夠盯緊產品質量。
? DIP產線:擁有波峰焊兩臺,其中工作三年以上的老員工就有十多人,工人熟練程度高,可焊接各類插件材料。

2. 品質保障,性價比高
? 高端設備可貼精密異形件,BGA,QFN,0201類材料。也可樣板貼片,散料手放。
? 樣板與大小批量均可生產,打樣800元起,批量0.008元/點起,無開機費。

3. 電子產品貼片、焊接經驗豐富,交貨穩定
? 累積服務上千家電子企業,涉及多類汽車設備與工控主板的SMT貼片加工服務,產品常出口歐美地區,品質能夠得到新老客戶的肯定。
? 交貨準時,材料齊全后正常3-5天出貨,小批量也可加急當天出貨。

4. 維修能力強,售后服務完善
? 維修工程師經驗豐富,可維修各類貼片焊接所造成的不良產品,能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應,最快速度解決您的訂單問題。
