PCB設計導線與焊盤有白圈的解決辦法

發布時間 :2022-08-22 17:11 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
大家在做PCB設計時會不會遇到這種情況,導線與焊盤有白圈,看似好像畫的沒什么問題,但就是不知道哪里錯了。有的人只好把這條線刪了重畫,以此消除錯誤,或者干脆就忽略本錯誤。那么出現這個問題要如何解決呢?接下來深圳PCB設計公司宏力捷電子為大家介紹下。

錯誤的解決辦法:
方法一:按下“T+M”鍵,就消失了,視覺上舒服了。不影響PCB打樣回來后的效果。
方法二:點擊“DXP”->“參數選擇”->“PCB Editor”中,將“在線DRC”前面的勾去掉。比第一種方法好。   其實這兩種方法都是忽略錯誤,這是不對的。

正確的解決辦法:

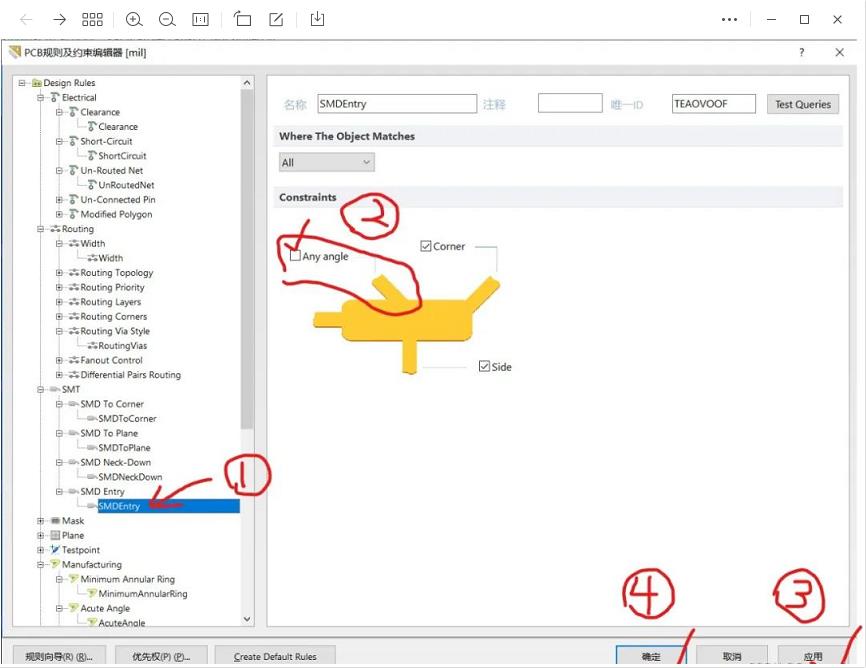

首先我們在工具欄里面運行設計規則檢查,可以看到一份錯誤報告,根據錯誤提示,在去工具欄里面找到設計規則。然后按下圖操作:

PCB設計導線與焊盤有白圈的解決辦法

其實就是導線與焊盤的連接的角度問題,勾選any angle(任何角度),就可以從根本上解決此錯誤。因為任何錯誤的根本都是可以從規則中找到的。遇到錯誤是要去解決錯誤,而不是忽略它!
